Accroche Tubes ronds soudés longitudinalement, surface noire (peau de laminage), barres de 6/12 m pour structures, mécano‑soudure et conduites non pression. Tolérances garanties, traçabilité 3.1, options galvanisation/peinture.
Description
- Normes et nuances
- EN 10219 (sections creuses soudées): S235JR(H), S275J2H, S355J2H
- EN 10255 (tubes pour soudage/filetage) — séries L/M/H sur demande
- Alternatives: EN 10210 (à chaud), ASTM A500/A53
- Fabrication
- Soudage HF ERW, contrôle CND en ligne (courants de Foucault/UT)
- Dégraissage/galetage; soudure normalisée sur demande
- Dimensions courantes
- Diamètres ext.: 21,3 – 26,9 – 33,7 – 42,4 – 48,3 – 60,3 – 76,1 – 88,9 – 101,6 – 114,3 – 139,7 – 168,3 mm
- Épaisseurs: 2,0 à 6,3 mm selon Ø
- Longueurs: 6 m (standard) et 12 m; coupes à façon, ±50 mm typ.
- Extrémités: coupe droite ébavurée; chanfrein soudage 30° en option
- Tolérances (indicatives EN 10219)
- Ø extérieur: ±1 % (min ±0,5 mm)
- Épaisseur: ±10 %
- Ovalisation: ≤ 2 % du Ø
- Rectitude: ≤ 0,2 % de la longueur
- Masse: ±6 %
- Propriétés mécaniques (typ.)
- S235JR(H): Re ≥ 235 MPa; Rm 360–510 MPa; A ≥ 26 %
- S355J2H: Re ≥ 355 MPa; Rm 470–630 MPa; A ≥ 22 %; résilience 27 J à −20 °C
- États de surface / protections
- Noir brut huilé
- Sablé SA 2½ + primaire époxy/rich‑zinc
- Galvanisation à chaud EN ISO 1461 (perçages de ventilation à prévoir)
- Peinture polyuréthane ou thermolaquage sur demande
- Applications
- Charpente métallique, garde‑corps, ossatures et châssis mécano‑soudés
- Supports HVAC/élec., racks/étagères, mobilier urbain
- Conduites non pression, gaines/protections mécaniques
- Mise en œuvre
- Découpe scie ruban/disque; cintrage à mandrin selon Ø/ép.
- Soudage MAG/TIG; préparer bords, décalaminer zone de cordon
- Après galvanisation: trous de purge/vent et protections filetées
- Qualité et traçabilité
- ISO 9001; certificats EN 10204 type 3.1; PMI sur inox/alliages si applicable
- CND complémentaires (UT/MT/PT) et essai résilience sur demande
- Conditionnement

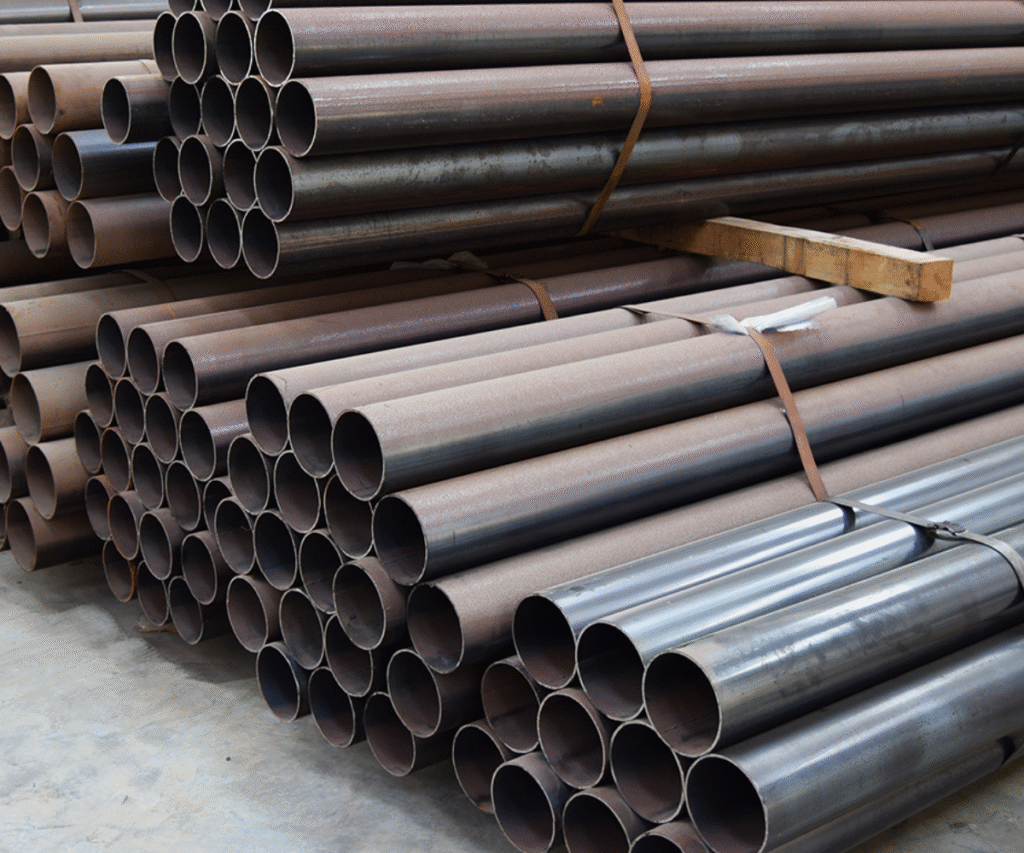

- Faisceaux cerclés avec étiquettes lot/nuance/dimensions; bouchons plastiques en option
- Options
- Perçages/échancrures laser, filetage (EN 10255), embouts/capuchons, marquage client
